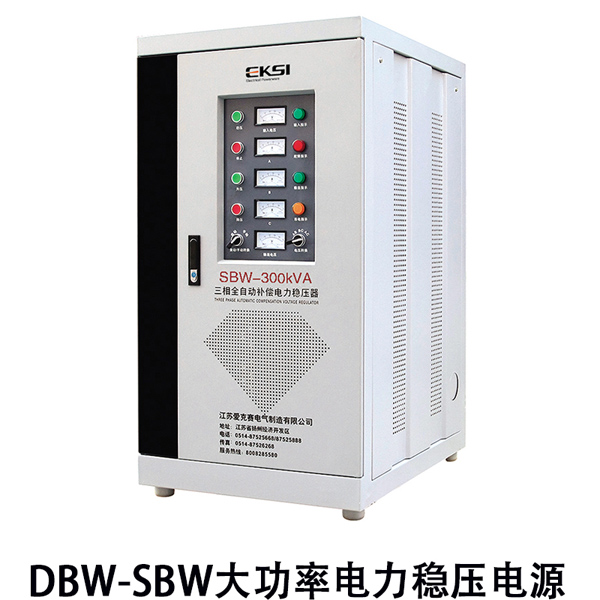

| 全系列交直流穩壓電源——DBW、SBW系列大功率補償式全自動電力穩壓器
|
|
|
產品概述
DBW/SBW系列自動補償式單相/三相大功率補償式電力穩壓器(以下簡稱穩壓器)，是我公司在參照國際同類產品，結合我國國情的基礎上研制并生產的新一代節能型穩壓器。由于其獨具匠心的設計，使該穩壓器具有容量大、效率高、穩壓范圍寬、精度高、保護功能強、無波形畸變及體積小、重量輕、運行可靠、使用維護簡單等特點。這些都是其他類型的穩壓器所無法比擬的。與國內同類產品相比較，本公司生產的穩壓器還增加了故障保護功能。機械故障保護當電機因故障而不能轉動或連續運行時間超過4±1秒時，自動切斷電源(以免出現燒壞機器的現象)。對于中小容量的產品本廠均配有自動啟動送電功能（即如電網停電后，再恢復供電時，）
適用范圍
該系列穩壓器已廣泛運用于工礦企業、郵電、鐵路、建筑工地、學校、醫院、賓館、國防、科研等部門的電子計算機、精密機床、計算機體層掃描攝影(CT)、精密儀器、實驗裝置、電梯、進口設備及生產流水線的交流穩壓電源。同時也適用于電源電壓低、波動幅度大的低壓配電終端用戶及負載變動較大的用電設備，如升降機、起重機、攪拌機等一切需要電壓穩定的場所。 |
| |
| DBW、SBW系列大功率補償式全自動電力穩壓器分類 |
|
DBW/SBW 單相/三相
通用型大功率補償式電力交流穩壓器
(單相:10KVA-200KVA 三相:10KVA-5000KVA) |
SBW-F 三相分調式全自動補償式電力交流穩壓器
(三相:10KVA-450KVA) |
SBW-DT 電梯專用全自動補償式電力交流穩壓器
(三相:30KVA-50KVA) |
SBW-CT CT專用全自動補償式電力交流穩壓器
(三相:30KVA-50KVA) |
|
| DBW、SBW系列大功率補償式全自動電力穩壓器參數及規格 |
|
| 大功率補償式電力穩壓器 技術參數 |
輸入電壓 |
單相220V±20%或220V±30%(訂貨時需說明)
三相四線制相電壓220±20%線電壓380V±20%
或相電壓220V±30%線電壓380V±30%訂貨時需說明 |
環境溫度 |
-10℃— +40℃ |
絕緣電阻 |
≥2MΩ |
電氣強度 |
工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象 |
輸出電壓 |
單相220V 三相相電壓220V 線電壓380V |
過載能力 |
二倍的額定電流，維持1分鐘 |
輸出精度 |
2-5％(可調) 頻率:50Hz/60Hz |
波形失真 |
無附加波形失真 |
效 率 |
≥95%(功率等級50KVA以上) |
保護功能 |
具有過壓，過流，缺相，相序保護（單相無缺相及相序保護）及機械故障保護 |
|
|
響應速度 |
≤1.5S(當外界電壓變化10%) |
|
| |
| 單相 大功率補償式電力穩壓器 規格、尺寸、重量 |
規格型號 |
輸出電流
(A) |
產品尺寸
(cm) |
重量
(kg) |
包裝尺寸
(cm) |
DBW-10K |
45 |
50×65×135 |
270 |
60×80×160 |
DBW-15K |
68 |
50×65×135 |
275 |
60×80×160 |
DBW-20K |
91 |
50×65×135 |
283 |
60×80×160 |
DBW-25K |
114 |
50×70×140 |
300 |
60×85×165 |
DBW-30K |
136 |
50×70×140 |
310 |
60×85×165 |
DBW-40K |
182 |
50×70×140 |
330 |
60×85×165 |
DBW-50K |
227 |
62×80×140 |
360 |
70×85×165 |
DBW-60K |
273 |
62×80×140 |
365 |
70×85×165 |
DBW-70K |
318 |
62×85×160 |
420 |
76×100×180 |
DBW-80K |
364 |
68×92×162 |
480 |
85×115×190 |
DBW-100K |
455 |
68×92×162 |
490 |
85×115×190 |
DBW-120K |
545 |
68×92×162 |
496 |
85×115×190 |
DBW-150K |
682 |
68×92×162 |
530 |
85×115×190 |
DBW-180K |
818 |
68×92×162 |
540 |
85×115×190 |
DBW-200K |
909 |
100×80×185 |
550 |
85×115×190 |
|
| |
| 三相 大功率補償式電力穩壓器 規格、尺寸、重量 |
規格型號 |
輸出電流
(A) |
產品尺寸
(cm) |
重量
(kg) |
包裝尺寸
(cm) |
SBW-10K |
15 |
57×70×125 |
170 |
69×85×151 |
SBW-15K |
23 |
57×70×125 |
185 |
69×85×151 |
SBW-20K |
30 |
57×70×125 |
289 |
69×85×151 |
SBW-30K |
45 |
57×70×125 |
300 |
69×85×151 |
SBW-50K |
76 |
57×70×125 |
315 |
69×85×151 |
SBW-60K |
91 |
57×70×125 |
320 |
69×85×151 |
SBW-80K |
121 |
62×80×144 |
460 |
75×95×161 |
SBW-100K |
152 |
62×80×144 |
480 |
75×95×161 |
SBW-120K |
182 |
62×80×144 |
482 |
75×95×161 |
SBW-150K |
227 |
68×92×162 |
650 |
83×107×183 |
SBW-180K |
273 |
68×92×162 |
673 |
83×107×183 |
SBW-200K |
303 |
68×92×162 |
680 |
83×107×183 |
SBW-225K |
341 |
80×100×175 |
810 |
95×115×210 |
SBW-250K |
379 |
80×100×175 |
830 |
95×115×210 |
|
