一、行業現狀概述
近年來城市軌道交通行業發展迅猛，國內各大城市陸續建設城市地鐵，地鐵已經是一些大中城型市不可缺少的交通工具。在軌道交通設備中，電源系統是保證弱電各子系統正常工作的先決條件，必須安全可靠。目前，在軌道交通各機電系統中，其主設備需采用UPS裝置的主要有：通信系統、信號系統、綜合監控系統、設備環境監控系統、自動售檢票系統、乘客資訊顯示系統、屏蔽門系統等子系統。
二、行業環境、負載特征描述：
1、使用初期，均使用臨時供電，電網環境差，隨時可能斷電。
2、安裝初期，地下車站溫度低、濕度大。
3、以計算機類負載為主，對閃斷極其敏感，對電壓精度要求高。

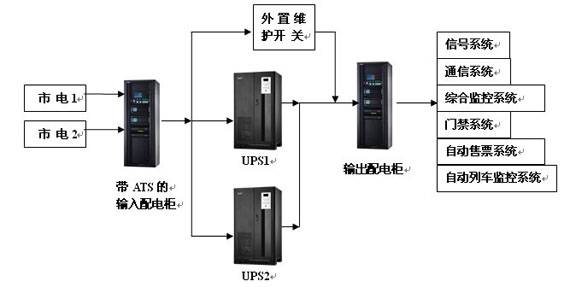

4、機房均無人值守，維護不盡相同三、技術解決方案軌道交通需要由UPS提供保護的有以下幾大系統：
應用 |
關鍵負載 |
UPS系列 |
功率需求 |
備注 |
通信系統 |
專用通信網絡、
公安通信網絡、民用通信網絡 |
YTG系列 |
10–30KVA |
一般要求必須冗余 |
信號系統 |
信號燈、計算機、
網絡設備及自動化控制設備 |
YTG系列 |
10-30KVA |
當需要高可用性時要求具備冗余 |
綜合監控系統ISCS |
電力監控、環境與設備監控、
火災自動報警 |
YTG系列 |
30-100KVA |
需要并聯系統以實現冗余和容量 |
門禁系統ACS |
驅動電源、門禁設備 |
YTG系列 |
60–120KVA |
需要并聯系統以實現冗余和容量 |
自動售檢票系統AFC |
計算機、售票設備
及自動化控制設備 |
YTG系列 |
10–60KVA |
需要并聯系統以實現冗余和容量 |
自動列車監控系統ATS |
計算機、監控設備
及自動化控制設備 |
YTG系列 |
30-100KVA |
需要并聯系統以實現冗余和容量 |
|
